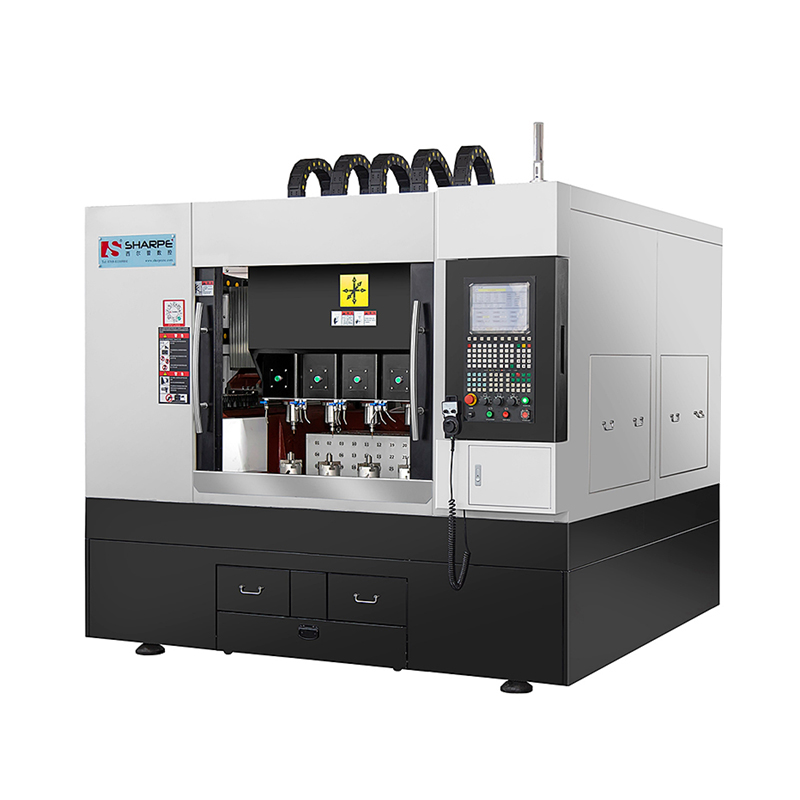

小型五轴加工中心FA200-5
适用范围：
该五轴加工中心是用来加工尺寸在直径250mm以内的非常复杂的五金零件。可以钻孔，铣切。加工的工件精度高，光洁度好。
产品简介：
1. 五轴联动；
2. 摇篮式工作台；
3. 切削力较大；
4. 转速高，光洁度好；
5. 带RTCP刀尖追随功能
产品特点：
1. 产品采用树脂砂工艺铸造，经过长时间时效处理；
2. 整体结构件采用一体型设计，刚性高；
3. 横梁采用天车式结构，受力更加平均分布；
4. 机床采用大跨距的对称布局，总体承载变形量非常小；
5. 天车式横梁采用双伺服电机驱动，平稳性绝佳；
6. 主轴采用较大尺寸BT30的高转速主轴，切削力大；
7. 刀库采用伺服刀库，换刀稳定而且换刀非常快；
8. 刀库处于机床中心，设计有纠错能力，防止错刀乱刀的可能；
9. 四轴和五轴采用摇篮式结构，活动空间大，加工区域大；
10. 整体钣金设计精巧，结构紧凑严密，外观大气；
11. 内防护是全封闭设计，只有加工工件和夹具是外漏；
12.A轴为滚子凸轮，与传统的蜗轮蜗杆对比更能凸显切削刚性，两侧四点滚动接触面互相拘束，滚子轴承与凸轮之间极低背隙，实现高加工精度，精细面粗糙度。
FA200五轴加工中心参数
1
行程
2
X
mm
250
3
Y
mm
450
4
Z
mm
270
5
回转轴C
度
0-360
6
摆动轴A
度
±100
7
工作台（工作区）
8
装夹面（直径）
mm
200
10
工作台最大负载
kg
25
11
主轴端面至工作台距离
mm
130-400
12
主轴间距
mm
220
13
换刀装置
14
刀柄规格
ISO20
15
刀库容量
把
9（5个刀库）
16
刀具最大直径
mm
10
17
刀具最大长度
mm
50
18
换刀时间
sec
5
19

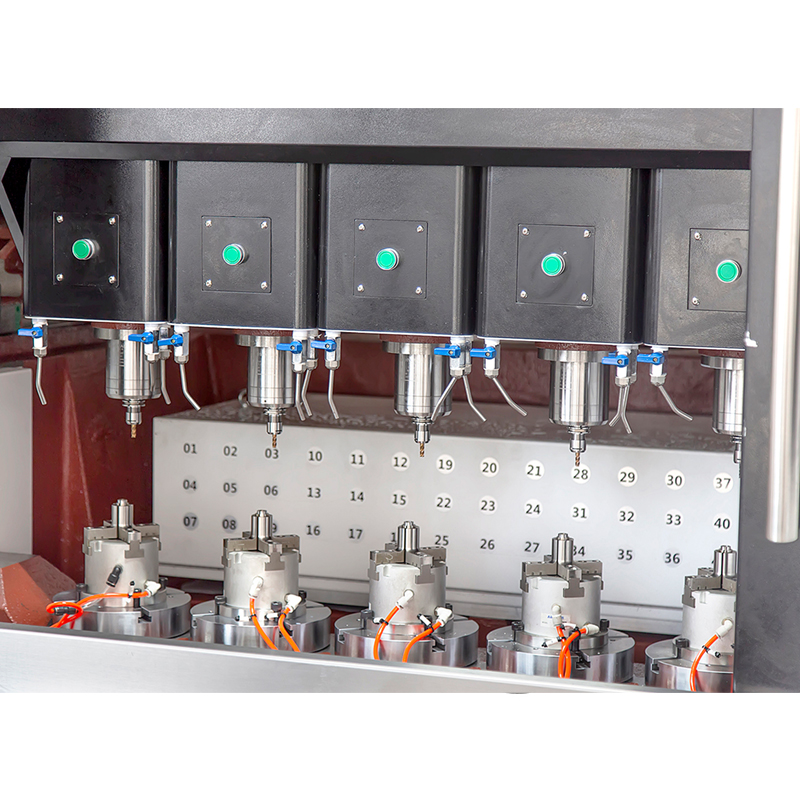

主轴（电主轴）
20
外圆直径
mm
85
21
最高转速
rpm
40000
22
使用电压
V
380
23
冷却方式
油冷
24
轴端连接
iso20
25
进给速度
26
X/Y/Z轴
mm/min
30000
27
回转轴C
度/min.rpm
10800
28
摆动轴A
度/min.rpm
10800
29
锁紧系统
30
C轴
自锁
31
A轴
油刹
32
位置精度
33
定位精度
34
X/Y/Z轴
mm
±0.01/300
35
回转轴C
度
±0.006
36
摆动轴A
度
±0.006
37
重复定位精度
38
X/Y/Z轴
mm
±0.005
39
回转轴C
度
±0.004
40
摆动轴A
度
±0.004
41
电源
42
工作电压和频率
V/Hz
380/50
43
输入功率
KVA
5
44
控制电压
V
24DC
45
工作气压
bar
6
46
机床重量
kg
8000
47

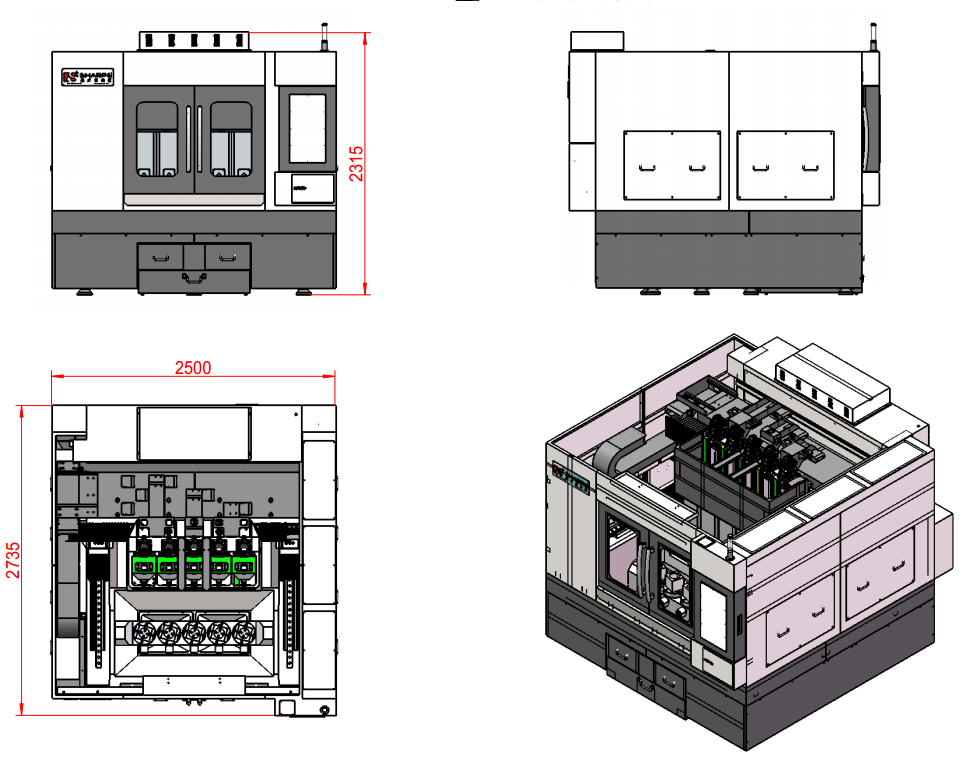

机床尺寸（长宽高）
mm
2500*2500*2400
FA200-5五轴加工中心配置
序号
类别
项目
名称
品牌
1
床身
铸铁
树脂砂铸件工艺
HT250
丝杆
滚珠丝杆
C3级磨制滚珠丝杆3210
导轨
线性导轨
台湾上银X：RG30；Y：RG45;Z:HG25
主轴
高速电主轴
顺源ISO20 4KW/ 40000rpm
2
电气
进给电机类型
X轴伺服
日本安川1.8KW
Y轴伺服
日本安川1.3KW(2个）
Z轴伺服（刹车）
日本安川850W（刹车）(5个）
A轴
日本安川1.3W
C轴
日本安川750W
3
系统
工业系统
五轴系统
芯衍数控
4
换刀
自动换刀装置
9把刀
圣德刀库
5
润滑
电子注油器
电动注油器
宝腾BAOTN
6
照明
长条型照明灯
LED
沃德 LED
