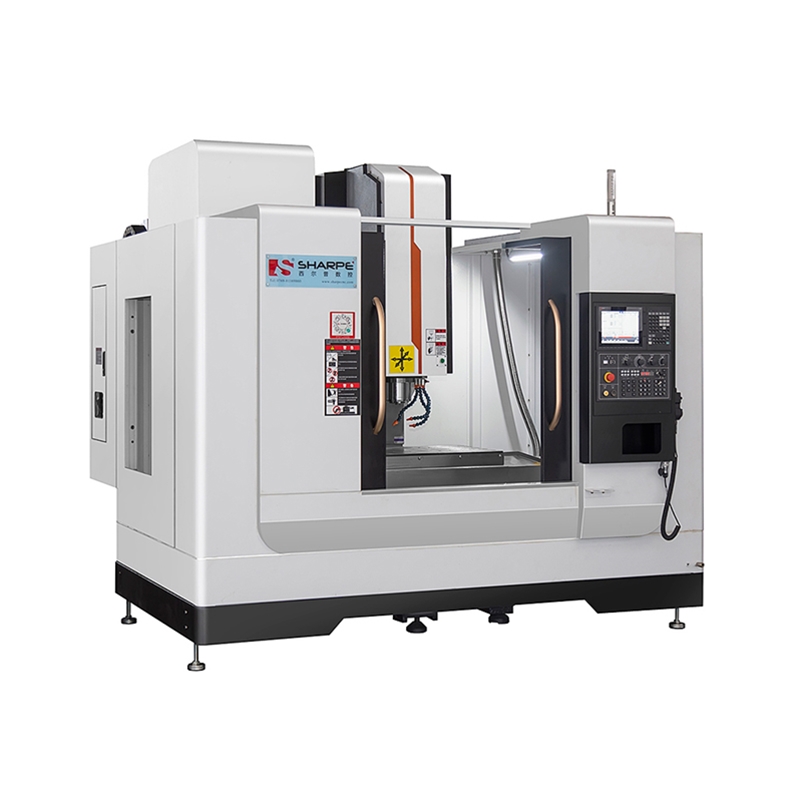

V866数控加工中心
  • V866数控加工中心
V866数控加工中心
V866数控加工中心
所属类别:数控加工中心
产品简介:
V866加工中心是采用目前市场上成熟稳定的日本三菱加工中心系统,并配以24把圆盘式BT40台湾圣杰刀库。
咨询热线:#
  • V866 数控加工中心


    V866加工中心是采用目前市场上成熟稳定的日本三菱加工中心系统,并配以24把圆盘式BT40台湾圣杰刀库。产品配置较高,精度很高,稳定性很高。








    工作台

    工作台尺寸

    1000*550

    mm

    允许最大荷重

    300

    kg

    T型槽尺寸

    18*100*5

    mm

    加工范围

    工作台最大行程:X

    860

    mm

    鞍座最大行程 Y

    600

    mm

    主轴最大行程 Z

    600

    mm

    主轴端面至工作台面距离

    110-650

    mm

    主轴中心至立柱距离

    500

    mm

    主轴

    主轴形式

    皮带式或直结式

    可选配

    锥孔

    BT40-150

    -

    转数

    10000

    rpm



    切削进给速度范围

    5-10000

    mm/min

    X.Y.Z轴滚珠丝杆规格

    上银X:4012 Y:4012 Z:4012

    X轴线轨规格

    上银 RGW45HC(滚柱)

    Y轴线轨规格

    上银 RGH45HA(滚柱)

    Z轴线轨规格

    上银RGW45HC(滚柱)

    快速移动

    X

    24

    m/min

    Y

    36

    Z

    36

    刀 库

    刀库容量(台湾圣杰或冈田)

    24T

    mm

    刀具最大直径(相邻空位)

    80

    mm

    刀具最大长度

    350

    mm

    刀具最大重量

    8

    kg

    换刀时间(临近刀)

    1.6

    Sec

    系统

    日本三菱或新代

    M80/22MA

    可选配

    电气

    主轴电机功率

    11/10000

    kw/rpm

    X/Y轴进给电机

    3.9

    kw/28.4N.m

    Z轴进给电机

    5.9

    kw/28.4N.m

    定位精度      XYZ三轴

    ±0.005/300

    mm

    重复定位精度  XYZ三轴

    ±0.003/300

    mm

    所需气压

    6-7

    kgf/cm2

    所需气体流量

    0.15

    m³/min

    主机重量

    5500

    kg

    外观尺寸

    2.8*2.6*2.6

    M
