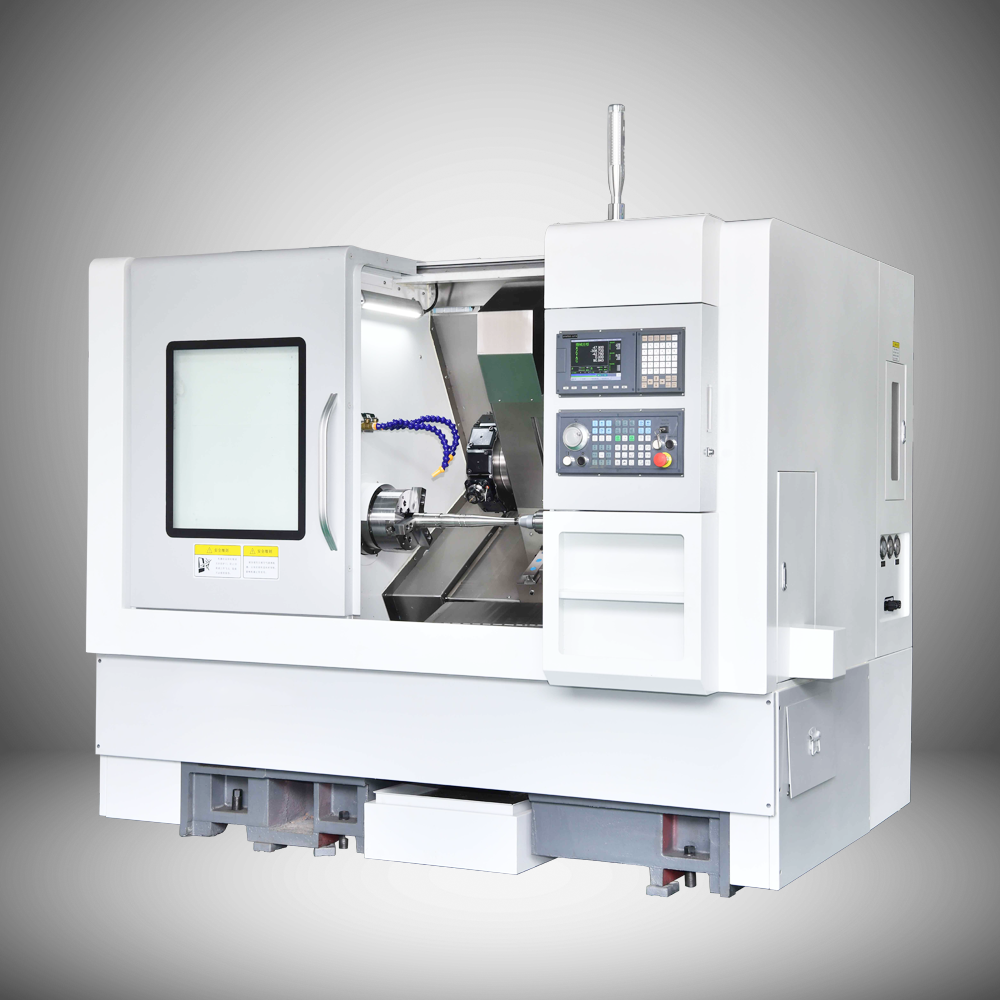

SCK-50BY数控车床 车铣复合 带尾顶数控车床
所属类别:数控车床
产品简介:
XEP-50BY数控车床技术特点 设备特点 底座床身一体式铸造加宽加长底座,30度斜床身结构,具有较高的稳定性和吸震性能,采用对称性设计,导轨加大跨距,合理的导轨长度比例,优质铸件材质经振动时效处理消除铸件内应力,保证机器稳定性。 系统采用高品质性能的新代系统,其便捷的操作极大地方便广大客户的使用要求。 丝杠预紧装置采用预拉丝杠和精密丝杠轴承,保证了产品尺寸精度,有效解决客户加工精度的要求。 刀具系统采用Y轴动力刀塔方式,Y轴动力刀塔可将零件在一次装夹下完成车、铣、钻、攻牙等加工要求。 液压尾座是用于配合主轴支撑工件或者工具的部件,可供客户加工长轴类零件时,使用其顶尖顶紧工件,保证加工的稳定性。
咨询热线:#
  • 机床型号

    XEP-50BY

    单位

    床身上最大回转直径

    500

    刀架最大回转直径

    230

    最大加工长度

    390

    主轴转数范围

    1004000

    rpm

    主电机功率

    11

    KW

    刀架最大装刀数量

    12

    X轴行程/Z轴行程

    230/550

    X轴/Z轴最小移动量

    0.0005/0.001

    X轴/Z轴快移速度

    30/24

    m/min

    尾座套筒直径

    80

    尾座套筒行程

    80

    X轴/Z轴重复定位精度

    ≤0.002/0.003

    表面精糙度

    ≤0.63

    um

    主轴通料直径

    Φ52

    外形尺寸(长X宽X高)

    2600*1510*1689

    机床净重

    4800

    kg


    XEP-50BY

    品名

    数量

    1

    主轴

    A2-6

    台湾浩志

    1

    2

    主轴电机伺服器

    7.5/11KW

    新代

    1

    3

    主轴电机

    7.5KW

    新代

    1

    4

    X轴伺服电机

    3.1 KW

    新代

    1

    5

    X轴驱动器

    3.1KW

    新代

    1

    6

    Z轴伺服电机

    3.1 KW

    新代

    1

    7

    Z轴驱动器

    3.1KW

    新代

    1

    8

    线性导轨(X轴)

    RUE45滚柱线轨

    德国INA/ 上银

    2

    9

    线性导轨(Z轴)

    RUE45滚柱线轨

    德国INA /上银

    2

    10

    丝杆(X轴)

    3210

    台湾上银

    1

    11

    丝杆(Z轴)

    4012

    台湾上银

    1

    12

    系统

    新代22TB

    台湾

    1

    13

    回转油缸(中空)

    8寸

    台湾

    1

    14

    动力刀塔Y轴

    1.3KW

    新代

    1

    15

    动力刀塔动力头

    1.8KW

    新代

    1

    16

    Y轴动力伺服刀塔

    12工位

    台湾宇林

    1

    17

    外圆刀座

    3

    18

    端面刀座

    1

    19

    搪孔刀座

    4

    20

    0度动力头

    2

    21

    90度动力头

    2

    22

    机床底座

    整体铸造

    1

    23

    卡盘

    8寸

    1

    24

    液压尾座

    1
