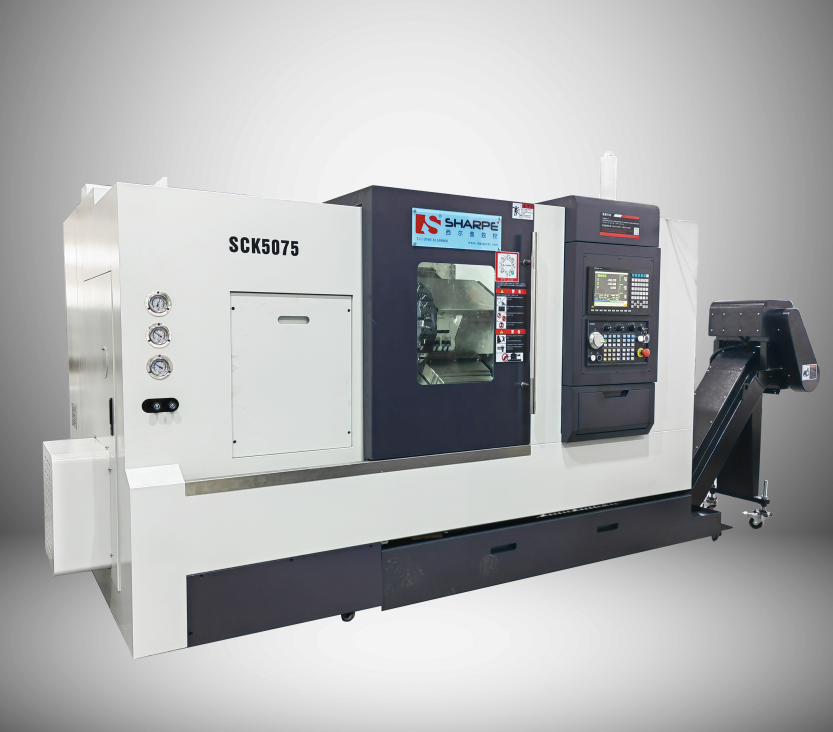

SCK5075数控车床技术特点
适用范围：
批量生产加工较长些的轴类或盘类五金零件。适合材料铜铝件，铸件，钢件，钛合金等。
产品简介：
SCK5075数控车床是采用目前市场上成熟稳定的加工中心系统Syntec 22TA，并配以台正集团TOM5075光机铸件和台湾刀塔。产品配置较高，精度很高，稳定性很高。
该机床具有整体结构强，机床结构经过有限元分析优化，刚性更强，结构更稳定。
1. 30°倾斜结构床身，刚性强，且近身操作性更佳。
2. 主轴采用A2-8主轴，并配以10寸卡盘。能加工更大的产品。
3. 床身结构坚固，采用HT300铸铁机身，能承受高G运动产生的惯量。
4. 采用台湾Syntec 22TA数控系统，可靠性高。
5. 采用高于同级机种2.5倍扭矩值得主轴系统，能在较低速作业区间提供优异的重切削能力。
6. 采用日本THK大尺寸45mm直线导轨。并配有硬轨的尾顶座。有超强的刚性表现。
7. 作为卡盘式车床，使用方便的大尺寸左开门，开口幅度在最上方，便于更换刀具和加装行架机械手。
8. 通过尾座台可加工长工件和夹持余量少的工件；
8. 采用全包覆防护钣金将车削铁屑与冷却液隔离在机床内，提高机床的防护与机床寿命。并提供一个安全干净的工作环境。
9. 分离式水箱与侧出式自动排屑设计，空间大，维护方便，偏于各种铁屑较为容易地排到屑料斗。
SCK5075数控车床参数表
序号
项目
参数
单位
1
床面最大回转直径
Φ570
2
最大加工直径
Φ500（根据刀塔变化）
3
刀架上最大加工直径
Φ280
4
最大加工长度
750（根据刀塔变化）
5
主轴头形式（可选卡盘）
A2-6(8寸)
6
主轴电机功率
11-15KW
7
主轴最高转速
3000rpm
8
主轴孔直径
Φ66
mm
9
棒料通径
Φ52
mm
10
X/Z轴丝杆规格
3210/4010
11
X轴极限行程
270
mm
12
X轴电机扭矩
11N.M
13
X/Z轴线轨规格
45
14
Z轴极限行程
810
15
Z轴电机扭矩
11N.M
16
X\Z轴连接方式
直联
17
可选刀塔
100-12T(刀盘对边不小于380)
18
可选刀塔中心高尺寸
100
mm
19
套筒直径
80
mm
20
套筒行程
80
mm
21
尾座最大行程
480
mm
22
尾座套筒锥孔
莫氏5号
23
外型尺寸
3.1*1.8*2.1
m
SCK5075数控车床配置表
序列
名称
规格型号
单位
备注
1
主轴总成
套筒式A2-8
套
数格
2
线性导轨
45mm
套
THK
3
滚珠丝杠
精密研磨级
套
THK
4
轴承
精密
套
NSK或SKF
5
外围钣金
TOM-CX5075X
套
标准款、含内防护、分水块
6
伺服刀塔
100-12T
台
承鑫（台嘉）
7
链式排屑机
TOM-CX5075X
台
8
中空卡盘
10寸
台
9
中空回转油油缸
10寸
台
含拉杆
10
液压系统全套
TOM-CX5075X
台
广和
11
热交换器
RC-10AF 外挂
个
12
立式水泵
CDSP2L-30TP
个
13
工作灯
UP-N8
支
14
警报灯
UP-N11S
支
15
联轴器
个
商坤
16
电动润滑系统
个
宝腾
17
尾座
5号
个
